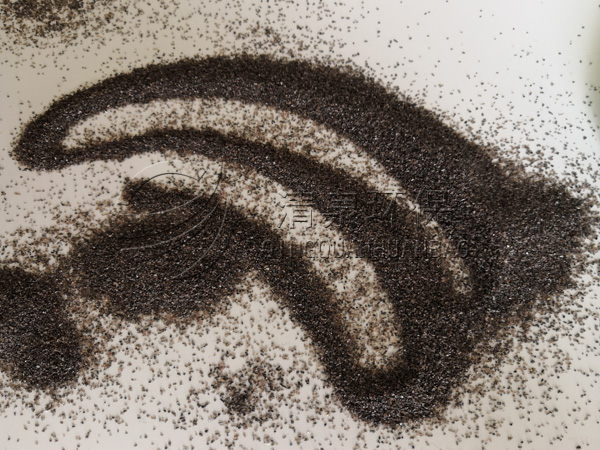

今天，小编给大家聊一聊河南棕刚玉磨料的优缺点。

      棕刚玉磨料优点：
      1、降低了棕刚玉的堆积密度，提高了磨料韧性。在棕刚玉煅烧过程中，刚玉晶体中的第一固体Ti3+被氧化，导致晶格收缩，从而提高了棕刚玉的抗压强度。其次，煅烧也可以弥补造粒引起的内应力。因此，用煅烧的棕刚玉生产各种磨削工具，不仅耐用、锋利，而且提高了磨削工具的磨削性能，特别是在树脂片材和重载砂轮的生产中。
      2、提高了棕刚玉磨料的亲水性。在800℃~1350℃烧成4小时后，磨料的亲水性提高了3。5次。这主要是由于棕刚玉表面挥发性物质的去除、低熔点物质的燃烧以及棕刚玉表面毛细现象的增加等原因造成的。棕刚玉的堆积密度降低，亲水性增加。用棕刚玉涂覆磨具，其耐久性可提高30%左右。
      3、消除了棕刚玉磨料的异常膨胀。由于刚玉在冶炼过程中含有价格低廉的氧化钛、碳化钛和氮化钛，在800℃~1350℃的氧化气氛中煅烧后，刚玉的体积将进一步氧化，体积相应增大，使棕刚玉的体积变化超过了正常膨胀，即膨胀异常。棕刚玉的不正常膨胀会导致棕刚玉陶瓷砂轮烧成时表面出现网状裂纹，产生大量的废品，而煅烧处理是消除棕刚玉膨胀异常的最有效手段。
      4、提高了磨削工具的强度。经过煅烧后，棕刚玉碳化硅去除了表面挥发物等杂质，提高了棕刚玉的纯度和清洁度。因此，在制造磨具时，增加了棕刚玉与粘结剂之间的结合力，降低了粘结剂的用量，提高了磨具的强度。

      5、提高了磨削工具的外观和切削性能，煅烧的棕刚玉由于包覆铁刚玉磨粒的膨胀和断裂，容易被磁场所选择，从而降低了棕刚玉的磁性含量，在烧成磨具时不会出现锈斑，提高了磨削工具的外观和切削性能。

      棕刚玉磨料缺点：
      1.防潮能力差，由于毛细现象的增加、棕刚玉比表面积的增加、亲水性的提高和吸湿能力的提高，会给涂覆磨具的植砂带来不利因素。
      2.流动性变差，由于煅烧褐刚玉表面挥发性物质等杂质的去除，烧成低熔点物质，棕刚玉表面毛细血管现象增多，棕刚玉堆积密度相应降低，比重减小，流动性差。
